一种结合HMSIW和DGS结构的宽带带通滤波器设计详解

2019-01-18 16:08 ? 次阅读
标签:布达 水果老虎机的规律 韩村乡

0 引言

近年来,基片集成波导(SIW)在微波及毫米波电路设计中得到了广泛的应用。基片集成波导具有品质因数高,功率容量大,易于集成,成本低等优点。然而,在有的应用场合,SIW的体积仍然比较大;为进一步地缩小尺寸,一种小型化结构“半模基片集成波导”被提出来。半模基片集成波导(HMSIW)具有与SIW相似的传输和截止特性,而且尺寸减小了1/2,结构更加紧凑。

缺陷地结构(DGS)是在微带线的接地金属板上刻蚀周期或非周期的栅格结构,改变传输线的分布电感和分布电容,获得带阻特性和慢波特性等。哑铃型DGS结构简单,已被广泛地应用在低通滤波器的设计中。

本文将具有高通传输特性的HMSIW与具有低通特性的改进的周期性哑铃形DGS结构结合,实现结构紧凑的宽带带通滤波器。

1 宽带带通滤波器的设计

1.1 半模基片集成波导

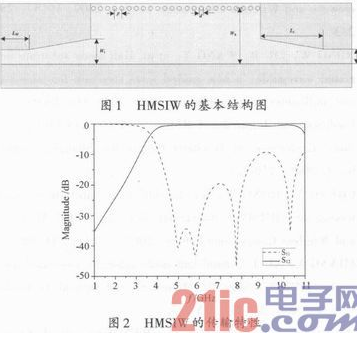

将SIW沿中心面切开,得到的1/2结构就是HMSIW,切开的面可近似等效为理想磁壁。HMSIW的宽度大约是SIW的1/2,但它具有和SIW相似的传播和截止特性。HMSIW的基本结构如图1所示。图中d是金属化通孔的直径,p是相邻金属化孔的距离,Wh是HMSIW的宽度,锥形过渡线的宽度和长度分别是Wt和Lt,输入输出的微带线宽度和长度分别是W0和L01。

一种结合HMSIW和DGS结构的宽带带通滤波器设计详解

合理选择金属孔的大小和间距,SIW可以等效为介质填充的矩形波导。根据要求的截止频率3.7 GHz,可以由式(1)计算出SIW的宽度WSIW =25.2 mm,HMSIW的宽度Wh大约是对应的WSIW的1/2。

一种结合HMSIW和DGS结构的宽带带通滤波器设计详解

锥形过渡线的宽度Wt和长度Lt最佳尺寸需要经过全波仿真和优化来确定,以实现更宽的工作带宽和更小的损耗。HMSIW的传输特性曲线如图2所示。在4.1~8.9 GHz的范围内反射损耗小于-10 dB,由此可见,HMSIW具有较好的高通传输特性。

1.2 改进的哑铃形DGS结构

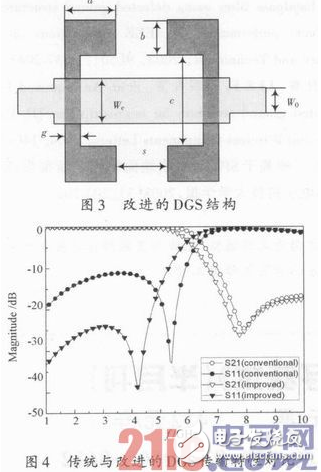

如图3所示,改进的DGS结构是将传统的哑铃型DGS中间的矩形缝隙偏移到了上、下两个矩形的一端,而且采用微带线补偿的方式改善DGS低通滤波器的带内特性。

一种结合HMSIW和DGS结构的宽带带通滤波器设计详解

如图4所示,改进的DGS结构的带内波纹特性得到了改善,带内反射损耗减小,由图5可知,导带宽度Wc主要影响DGS低通滤波器的通带特性,对阻带特性影响较小。而且随着其值的不断 增加,通带内的波纹越来越小,通带特性越来越好;其次,对阻带衰减极点的影响可忽略不计。

一种结合HMSIW和DGS结构的宽带带通滤波器设计详解

1.3 HMSIW-DGS带通滤波器

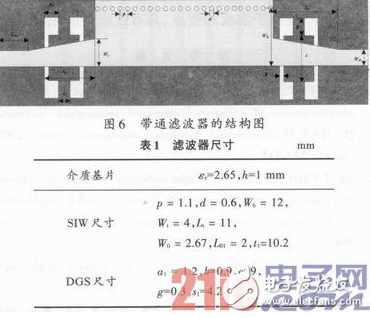

半模基片集成波导具有高通传输特性,周期性哑铃形DGS具有低通传输特性,将两者结合就可实现宽带带通滤波器。如图6所示,由于过渡部分的微带线逐渐变宽,具有微带线补偿作用,所以将两对改进的哑铃型DGS刻蚀在HMSIW过渡结构的下方以减小反射损耗。优化DGS和HMS IW部分之间的距离t1可以得到S11性能最好的结果。优化后的滤波器的尺寸如表1所示。

一种结合HMSIW和DGS结构的宽带带通滤波器设计详解

2 测量结果

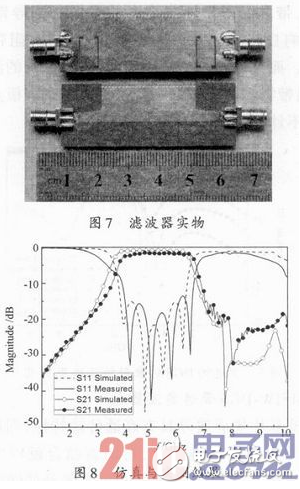

滤波器的实物如图7所示,与传统的SIW带通滤波器相比,这种HMSIW带通滤波器尺寸变得更小,更易于集成。

一种结合HMSIW和DGS结构的宽带带通滤波器设计详解

图8给出了仿真和测试曲线,仿真与实测结果吻合的较好。实测结果中,滤波器的中心频率为5.3 GHz,相对带宽可达51%(3.9~6.7 GHz),具有良好的宽带特性;带内最大插入损耗小于1.6 dB。

3 结语

该滤波器结合了HMSIW的高通特性和周期性DGS的低通特性,实现了较宽的带宽,带内反射损耗特性较好。与传统的SIW滤波器相比,该滤波器具有小型化、结构筒单、更易于集成的特点,具有广泛的应用前景。
